高溫合金-GH4133
-
-
高溫合金
牌號：
GH4080A（GH80A、4705YC1、4705FC1、4705BA1、NiCr20TiAl、Ni80TiAl、Nimonic80A、UNS N07080）標準及技術條件：
GB/T 14992 HB/Z140 DB MS4705Y R03 QHY JT-184 SQMS 25.05.02-01WS9-7009 WS9-7011 WS9-7095 WS9-7156 遼新6-0051
-
產品特性
-

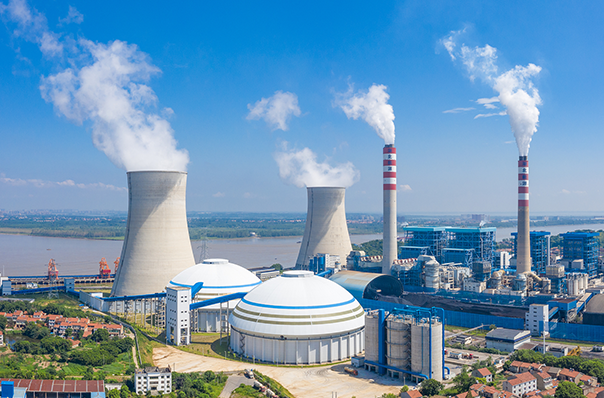

GJ4080A是由Ni-Cr組成的鎳基沉淀硬化型高溫合金。它在650-850℃高溫下具有良好的抗蠕變性、抗腐蝕、抗氧化性以及斷裂韌性。被廣泛用于航空航天、船舶、火電核電及交通運輸中。 常用于制造航空發動機低壓渦輪工作葉片、承力環、螺栓和套管、船用發動機氣閥、燃?xì)廨啓C(jī)葉片、汽輪機葉片等多種高溫關鍵部件。
-
產業應用
-
合金主要產品有扁鋼、棒材。合金已用于制作汽輪機葉片、燃機緊固件和汽輪機螺栓。汽輪機葉片用扁鋼經過長期的生產和使用考驗,使用性能良好。
-
公司產品應用
-
公司生產大規格棒材應用于燃機緊固件，小規格棒材應用于汽輪機螺栓，扁鋼應用于汽輪機的葉片。
常見交貨狀態
標準熱處理制度
摘自GB/T 14992、HB/Z140、DB MS4705Y R03、QHY JT-184、SQMS 25.05.02-01、WS9-7009、WS9-7011、WS9-7095、WS9-7156、遼新6-0051。
| 類型 | 處理制度 | 備注 |
| 軋制扁鋼 | (1050~1080) ℃*8h/AC+845℃*24h/AC+700℃*16h/AC | |
| 圓鋼 | (1050~1080) ℃*8h/AC+845℃*24h/AC+700℃*16h/AC |
主要規格
| 成型方式 | 類型 | 公稱直徑mm | 公稱長度mm |

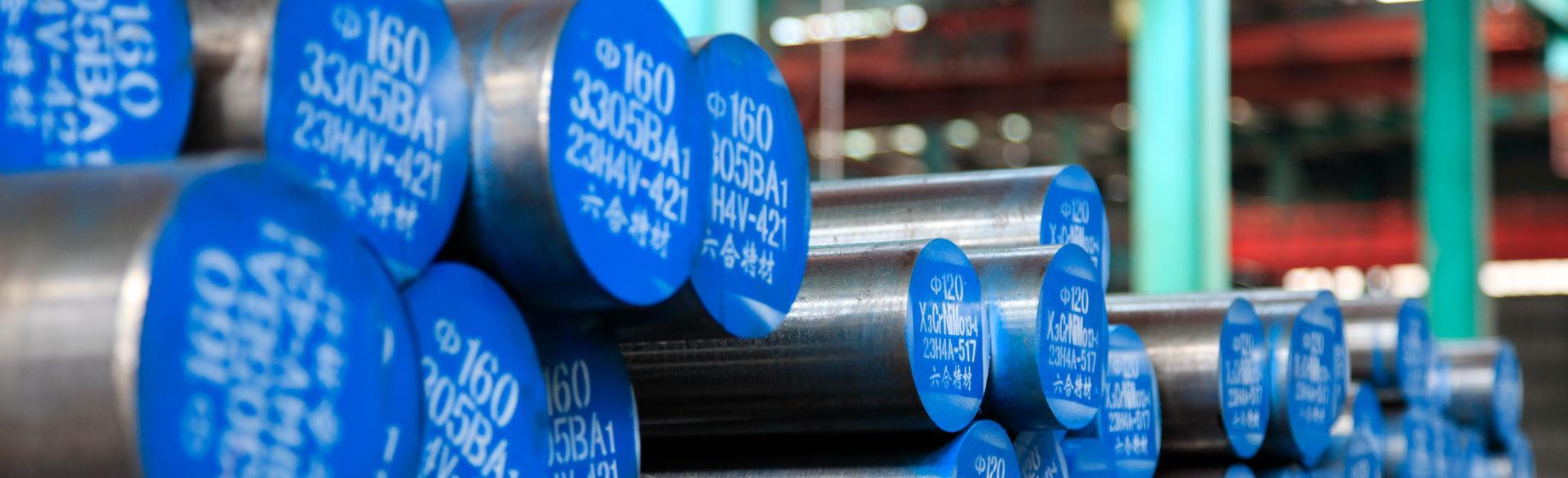

| 鍛造/軋制 | 棒材 | d20mm~400mm | |

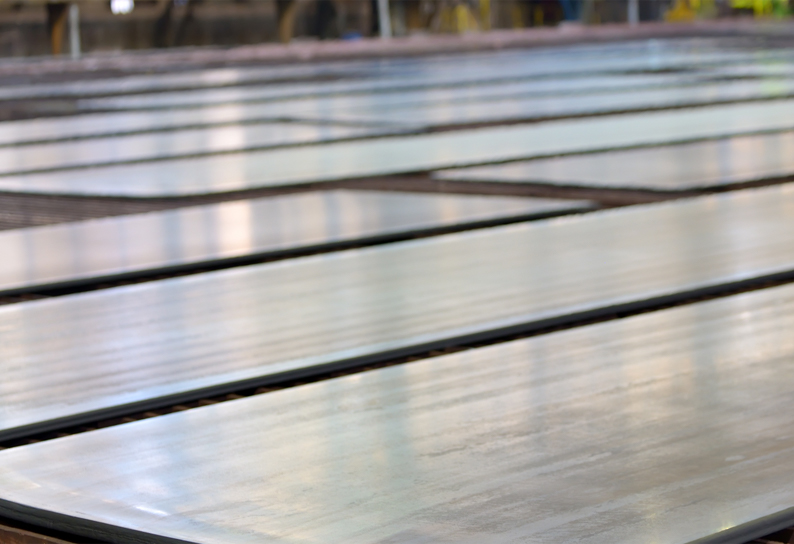

| 軋制 | 扁鋼 | 厚40mm~140*寬40~140mm |
交貨狀態
棒材熱處理或固溶態，磨光或車光后供應; 扁鋼需固溶時效熱處理，車光后供應。
化學成分
化學成分
摘自 GB/T 14992,雜質元素分析有區別的摘自 GJB 3317A 和GJB 3318A。
| 類型 | C | Cr | Ni | Mo | Al | Ti |
| 質量分?jǐn)?shù)/% | ≤0.08 | 19.00~22.00 | 余 | 1.80~2.30 | 0.35~0.75 | 0.35~0.75 |
| 元素 | Nb | Mn | Si | P | S | Cu |
| 質量分?jǐn)?shù)/% | 0.90~1.30 | ≤0.40 | ≤0.80 | ≤0.020 | ≤0.012 | ≤0.20 |
| 元素 | Fe | |||||
| 質量分?jǐn)?shù)/% | ≤3.00 | |||||
| 元素 | ||||||
| 質量分?jǐn)?shù)/% | ||||||
| GJB 3317A 和GJB 3318A規定Cu≤0.07%。 | ||||||
力學性能
硬度
| 標準號 | 品種 | 硬度HBW |
| DB MS 4705Y R03 | 調質扁鋼 | 310~400 |
沖擊韌性
| 標準號 | 品種 | 沖擊KV2 |
| DB MS 4705Y R03 | 調質扁鋼 | ≥20 |
拉伸性能
| 室溫拉伸 | 高溫拉伸 | |||||||||
| 標準 | 熱處理制度 | 規格mm | 屈服強度 | 抗拉強度 | 延伸率 | 面縮率 | 溫度 | 屈服強度 | 延伸率 | 面縮率 |
| GJB1952A | 1050-1090)°C/A °C | 220 | ≥735 | ≥40 | - | 800 | 245 | ≥40 | - | |
持久性能
| 試驗溫度℃ | 應力MPa | 持續時間h | 延伸率 | 面縮率 |
| 650 | 245 | ≥100 | ≥9 | ≥40 |
